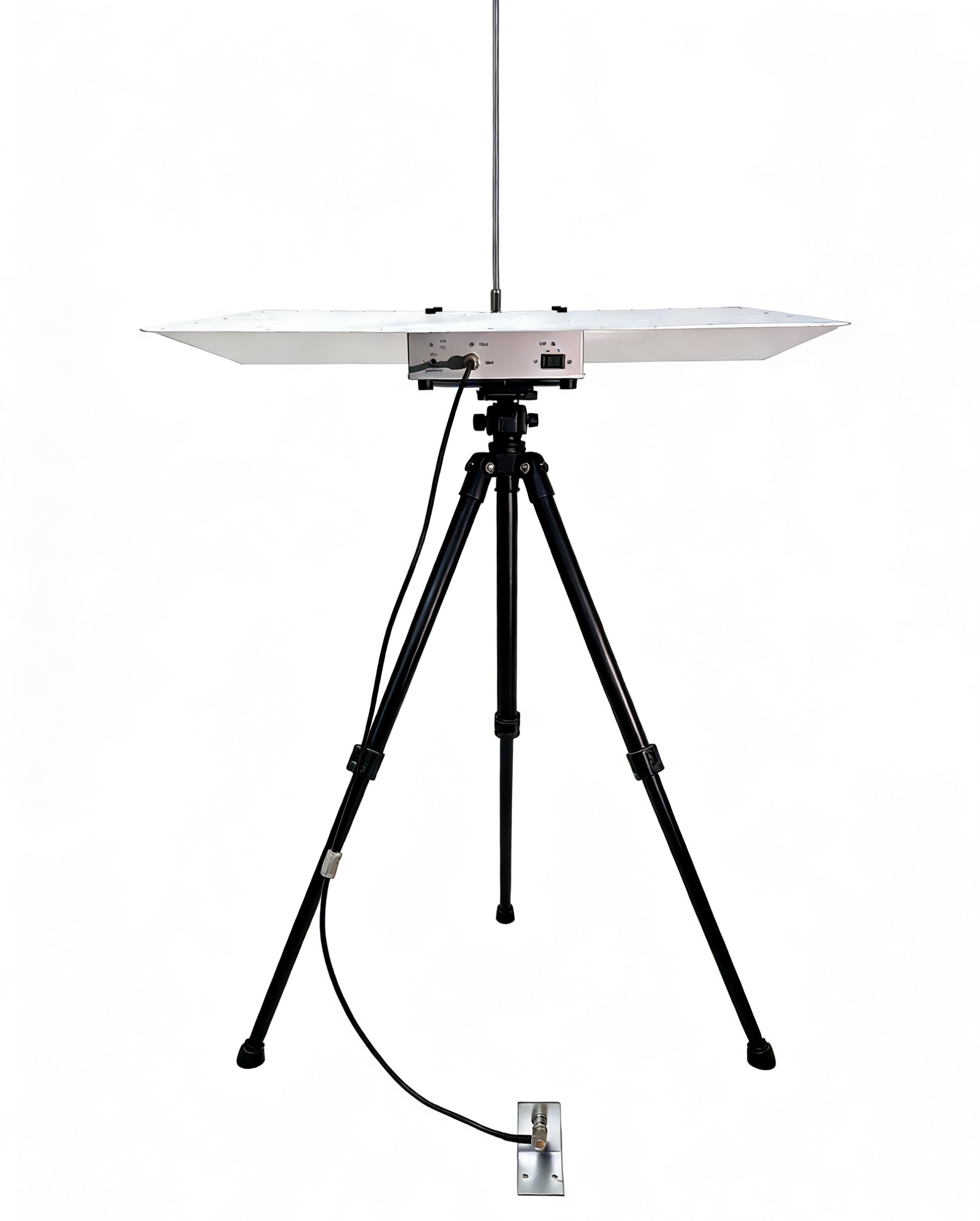

有源天线：ANC1030

有源天线：ANC1030

依据标准：GJB151B-2013;GB18655-2018；CISPR25；

频率范围：10kHz～30MHz；
输出阻抗：50Ω；
动态范围：（典型值@1MHz），10dBuV/m~114dBuV/m；
衰减器：10dB；

天线因子：+10dB/m ±1.5dB；

工作电压：10V；

供电电源：镍氢可充电电池；

天线杆长度：104cm；
接地平板面积：0.6m*0.6m；
尺寸（仅天线主机）：19（L）×19（W）×8（H）cm；
重量：3.5kg；

连接器：BNC母头；

供货清单：主机1台，校准装置1个，天线杆2根，接地平板1个，BNC电缆1根，直角接头1个，充电器1个。

      本产品适合辐射发射（Radiated Emission）测试，接收测量EUT通过空间传播的辐射骚扰场强，可提供选择满足汽车电子设备的辐射发射测试，CISPR25标准要求的100CM的天线杆，和满足GJB151B国军标特制104CM的杆天线配套使用。

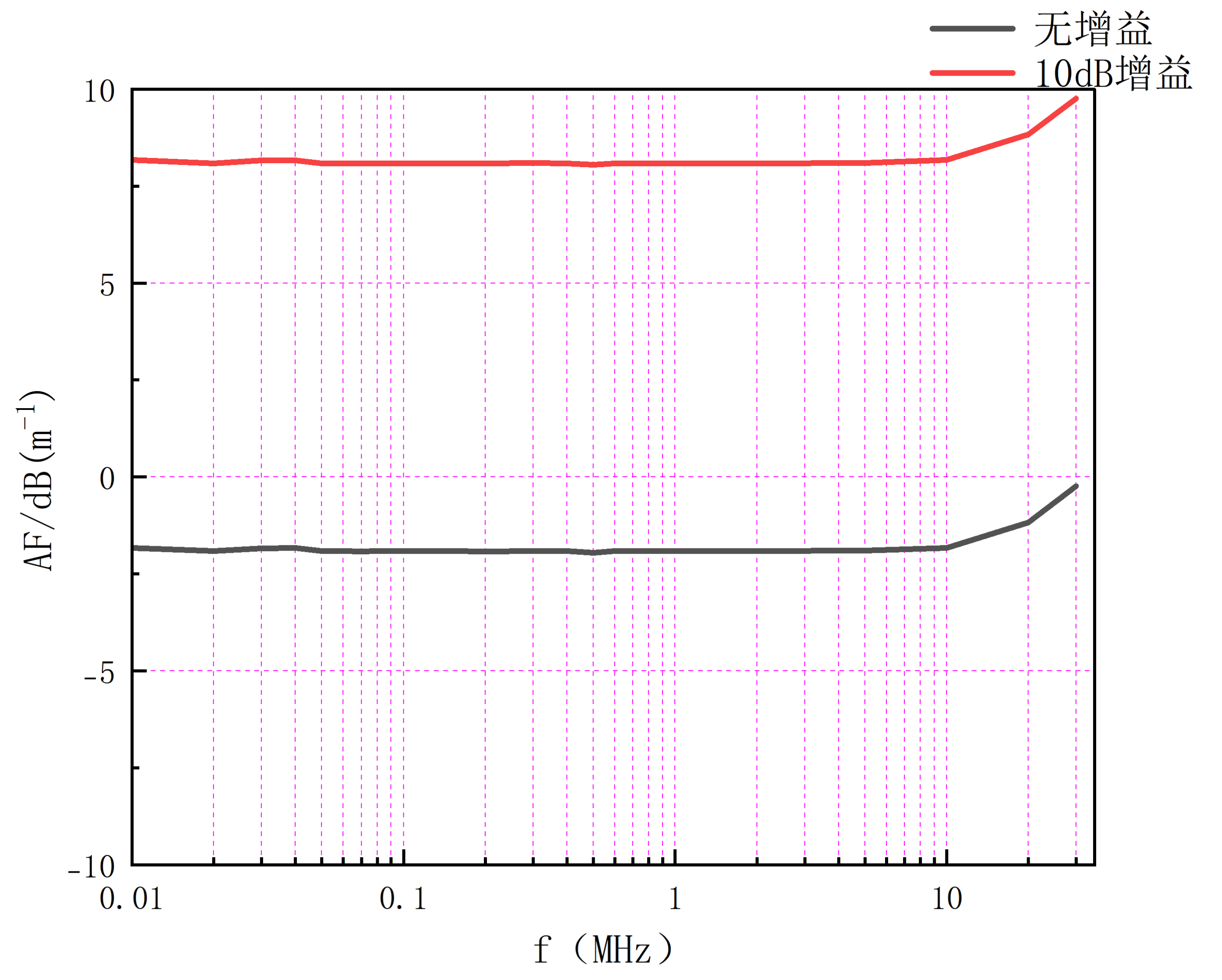

有源天线校准数据
